계측기 교정,
이제 원클릭으로.
교정기 출력부터 측정값 읽기, 엑셀 성적서 기록까지.
반복 작업을 자동화하여 교정 시간을 70% 단축합니다.
YouTube
한눈에 보는 PCP Calibration
자동 교정 흐름을 영상으로 확인하세요
Problem & Solution
교정 성적서, 아직도 손으로 치세요?
수기 입력의 문제를 자동교정으로 해결합니다
기존 수동 교정
- 교정기 값을 눈으로 읽고 엑셀에 수기 입력
- 오타, 소수점 실수로 재교정 발생
- 반복 측정 10회 x 수십 포인트 = 수시간
- 성적서 양식 맞추는 데 추가 시간
- 작업자마다 측정 편차 발생
PCP Calibration 적용 후
- 교정기 출력 → 측정 → 기록 완전 자동화
- 장비에서 직접 읽어 입력 오류 제로
- 반복 측정도 자동 — 시간 70% 단축
- 엑셀 성적서에 실시간 자동 기록
- 동일 조건, 동일 결과 — 재현성 확보
Features
핵심 기능
교정 현장에 꼭 필요한 기능만 담았습니다
장비 자동 제어
VISA 통신으로 교정기와 피교정기를 자동 제어합니다. GPIB, RS232, TCP/IP, USB 모두 지원.
엑셀 자동 기록
측정값이 엑셀 셀에 실시간 기록됩니다. 기관별 커스텀 양식도 컬럼 매핑으로 대응.
반복 측정
최대 10회 반복 측정을 자동 수행하고 Min / Avg / Max를 자동 산출합니다.
Pass / Fail 판정
허용 오차 기준으로 합격/불합격을 자동 판정하고 사운드로 즉시 알려줍니다.
결선 안내
측정 항목이 바뀌면 결선 이미지가 자동 팝업. 작업자 실수를 방지합니다.
오프라인 사용
최초 1회 인증 후 설정 기간 동안 인터넷 없이도 사용 가능합니다.
Workflow
5단계로 교정 완료
Start 버튼 하나로 자동 교정이 시작됩니다
장비 설정
DUT / STD 모델
VISA 주소 입력
엑셀 로드
교정 템플릿
파일 불러오기
항목 선택
DC/AC Voltage
Resistance 등
자동 교정
Start 클릭
자동 측정 시작
성적서 완성
엑셀에 결과
자동 기록 완료
Screenshots
실제 화면을 확인하세요
현장에서 바로 쓸 수 있는 직관적인 UI

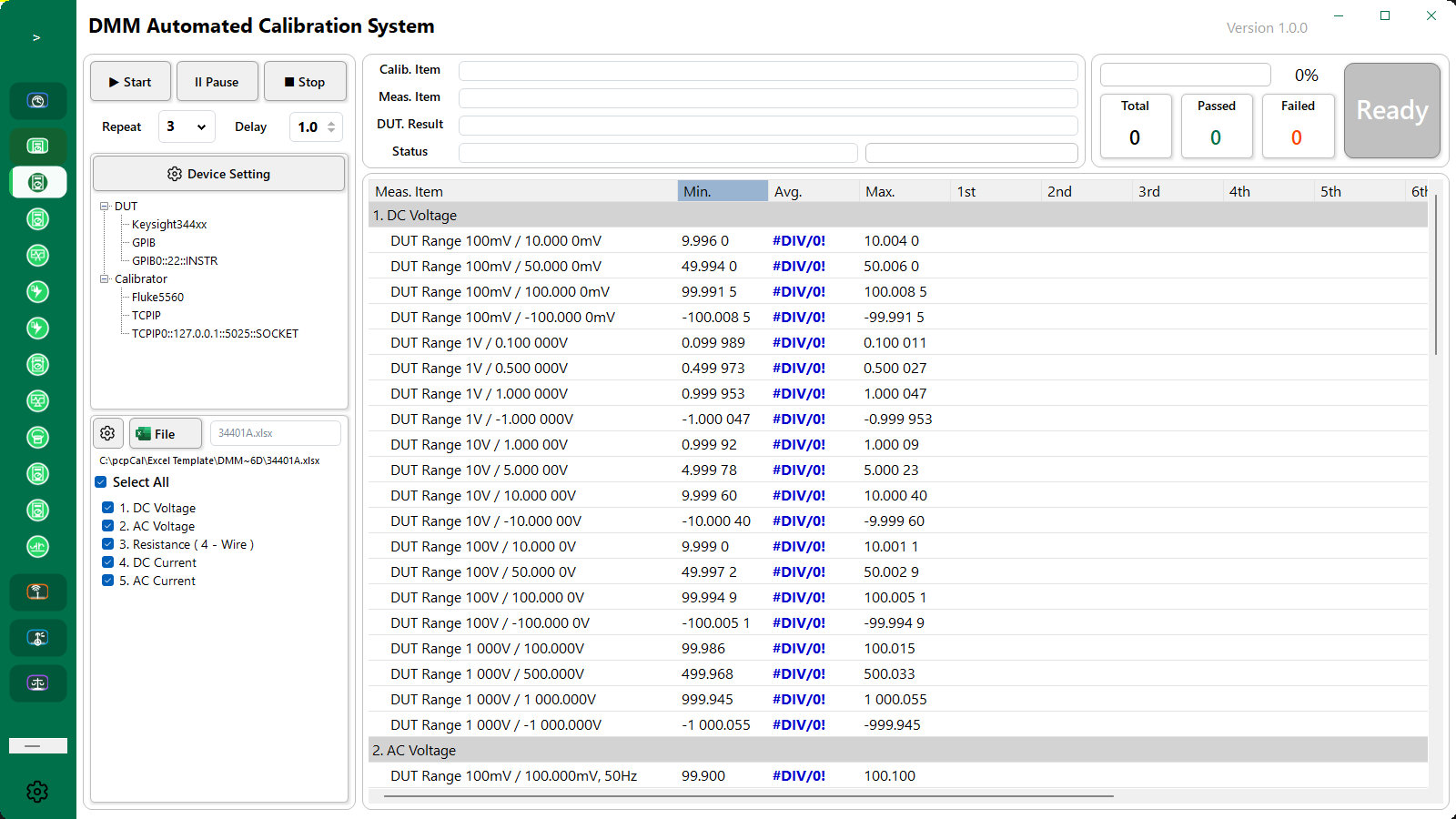

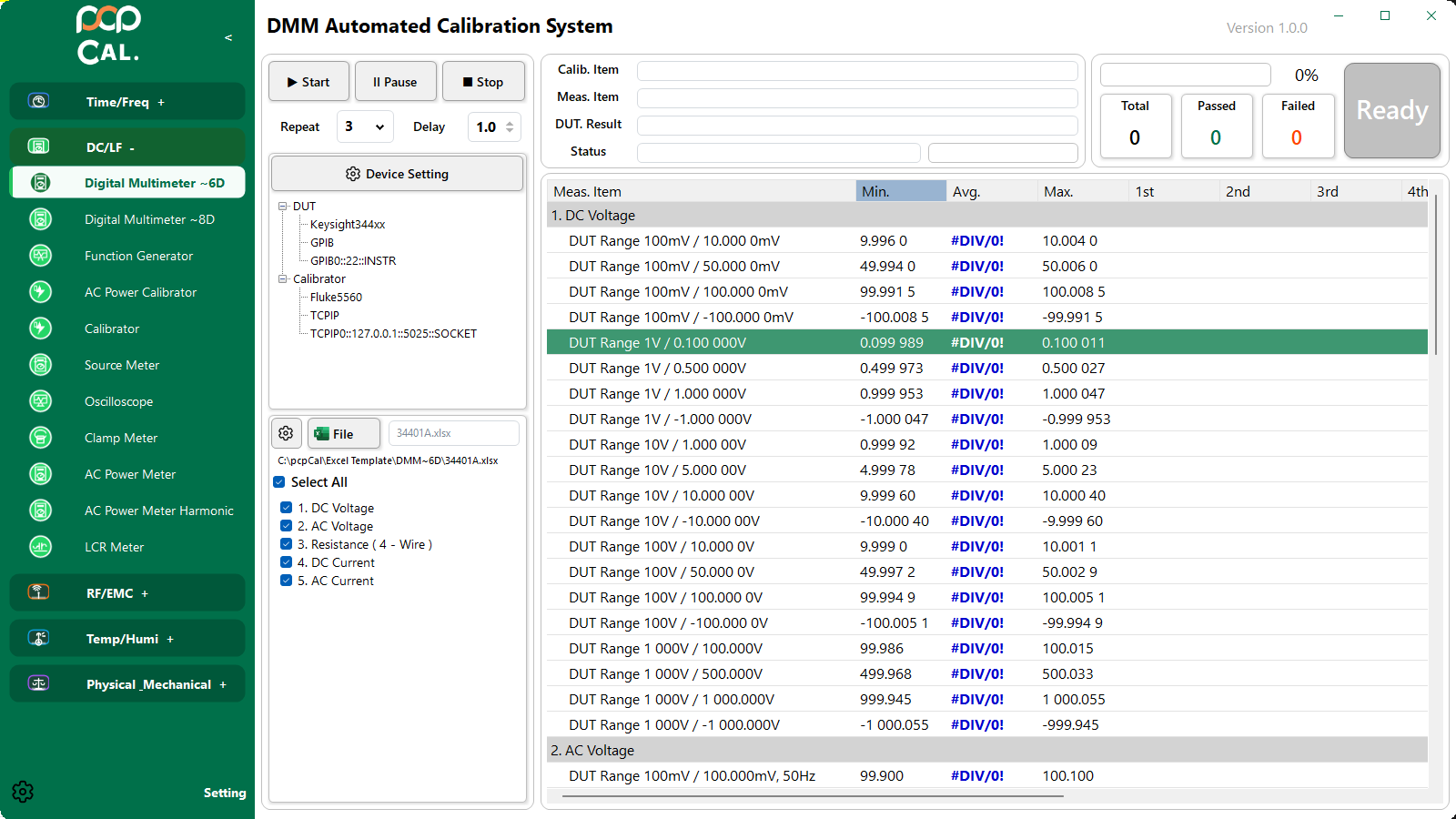

교정 메인 화면
좌측 사이드바에서 교정 항목을 선택하고, 중앙 그리드에서 측정 결과를 실시간으로 확인합니다.
- 측정 항목별 Min / Avg / Max 자동 계산
- 반복 측정 1~10회 결과 한눈에 확인
- Total / Passed / Failed 실시간 카운트
- Pause / Stop으로 측정 중 제어 가능

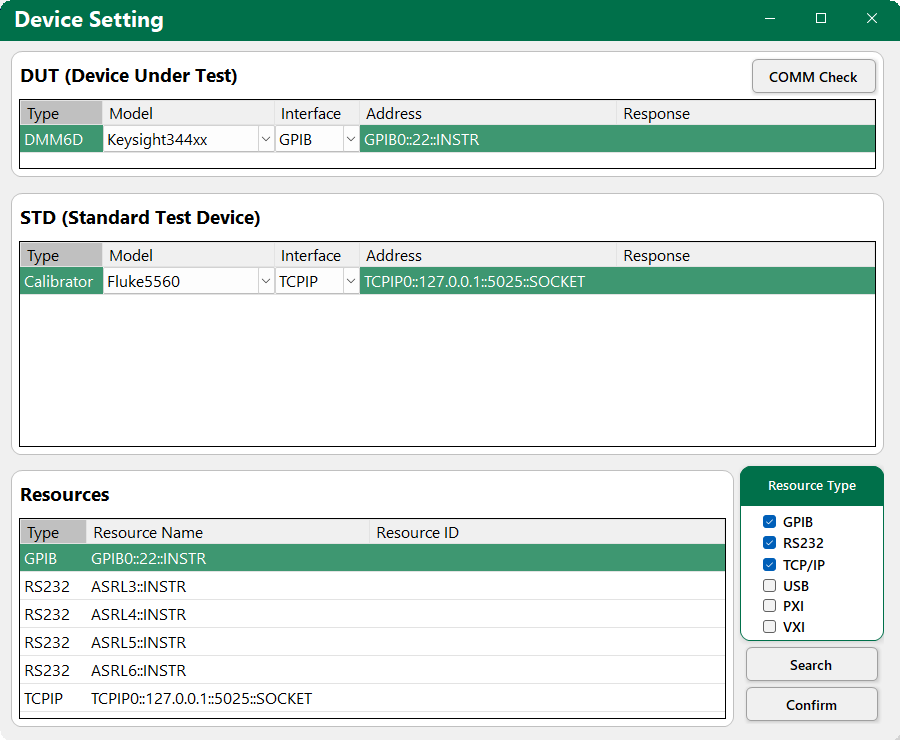

장비 설정
피교정기(DUT)와 교정기(STD)의 모델, 통신 인터페이스, VISA 주소를 설정합니다.
- GPIB / RS232 / TCP/IP / USB 자동 검색
- COMM Check로 통신 상태 즉시 확인
- 설정 자동 저장 — 다음 실행 시 유지

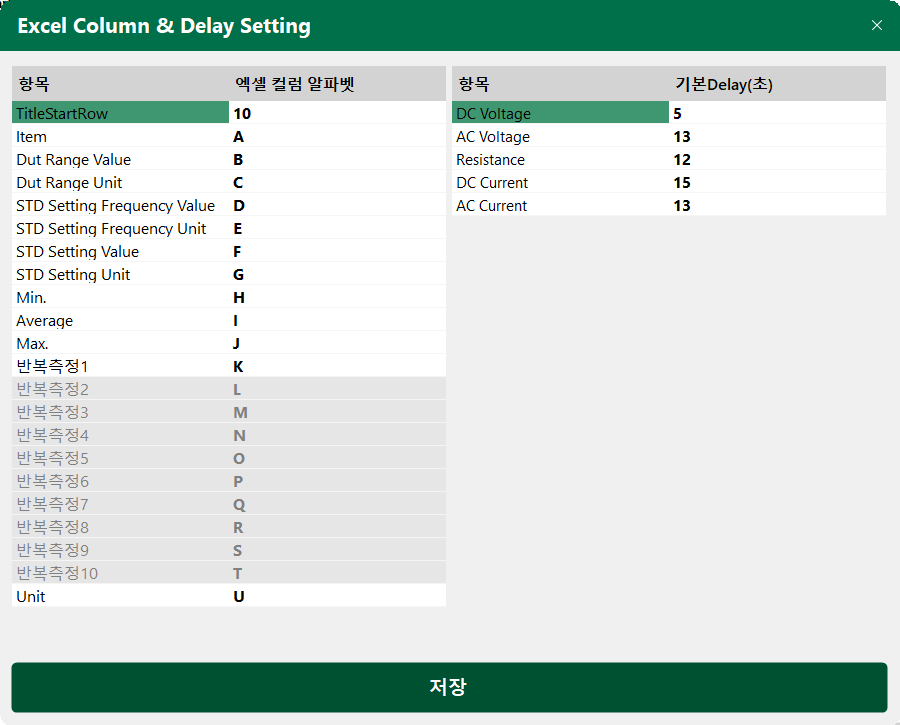

엑셀 컬럼 & Delay 설정
기관별로 다른 엑셀 성적서 양식에 맞춰 컬럼 매핑을 변경할 수 있습니다.
- 항목별 엑셀 컬럼 위치 자유 설정
- 측정 항목별 안정화 Delay 시간 조절
- 반복 측정 컬럼 자동 계산 (1~10회)

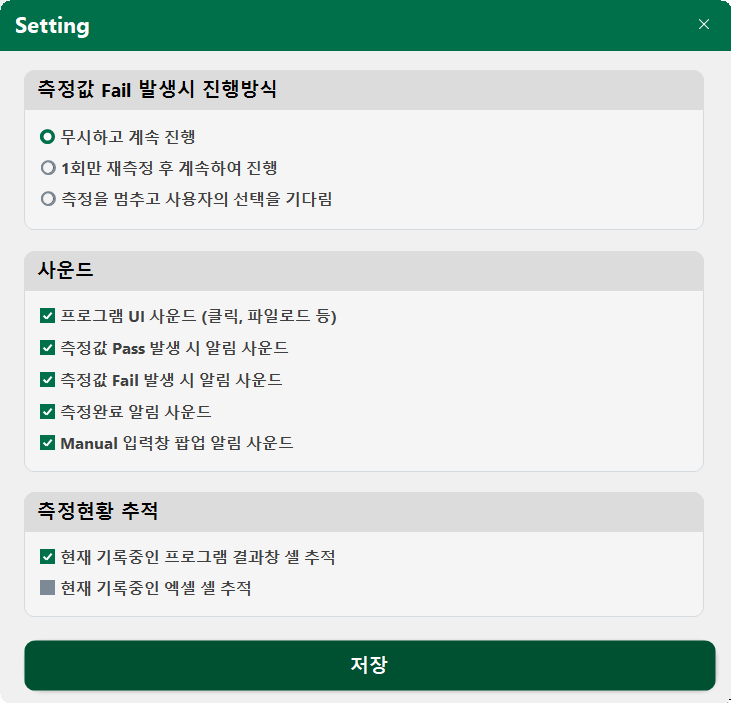

환경 설정
교정 진행 방식과 알림을 세밀하게 조절합니다.
- Fail 시 무시 / 재측정 / 대기 선택
- Pass, Fail, 완료 사운드 알림 ON/OFF
- 프로그램 / 엑셀 셀 추적 옵션

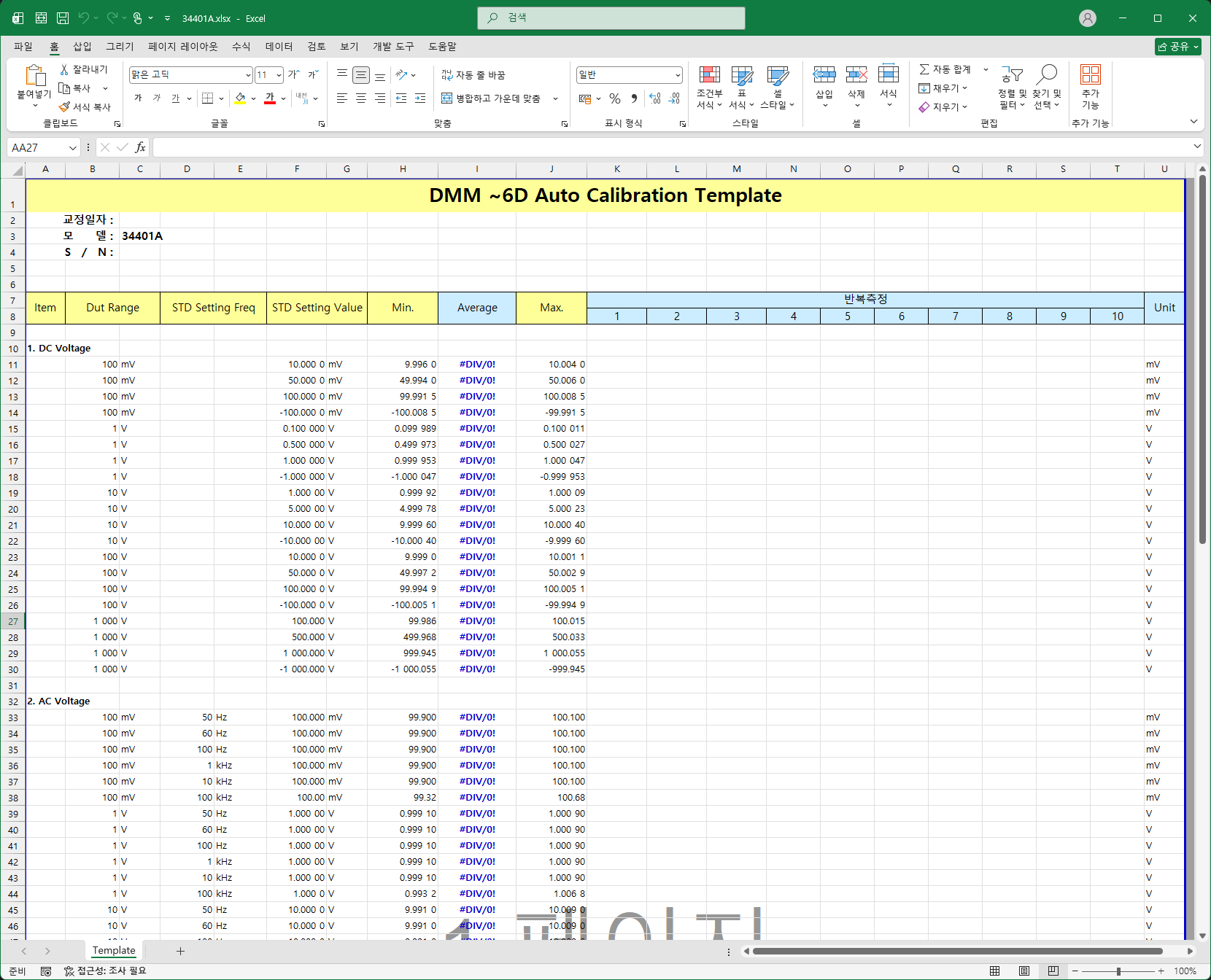

엑셀 교정 성적서
미리 정의된 템플릿에 측정값이 실시간으로 자동 기록됩니다.
- DC Voltage, AC Voltage, Resistance 등 항목별 포인트
- Min / Avg / Max 엑셀 수식 자동 계산
- 기관별 커스텀 양식 적용 가능
Connection Guide

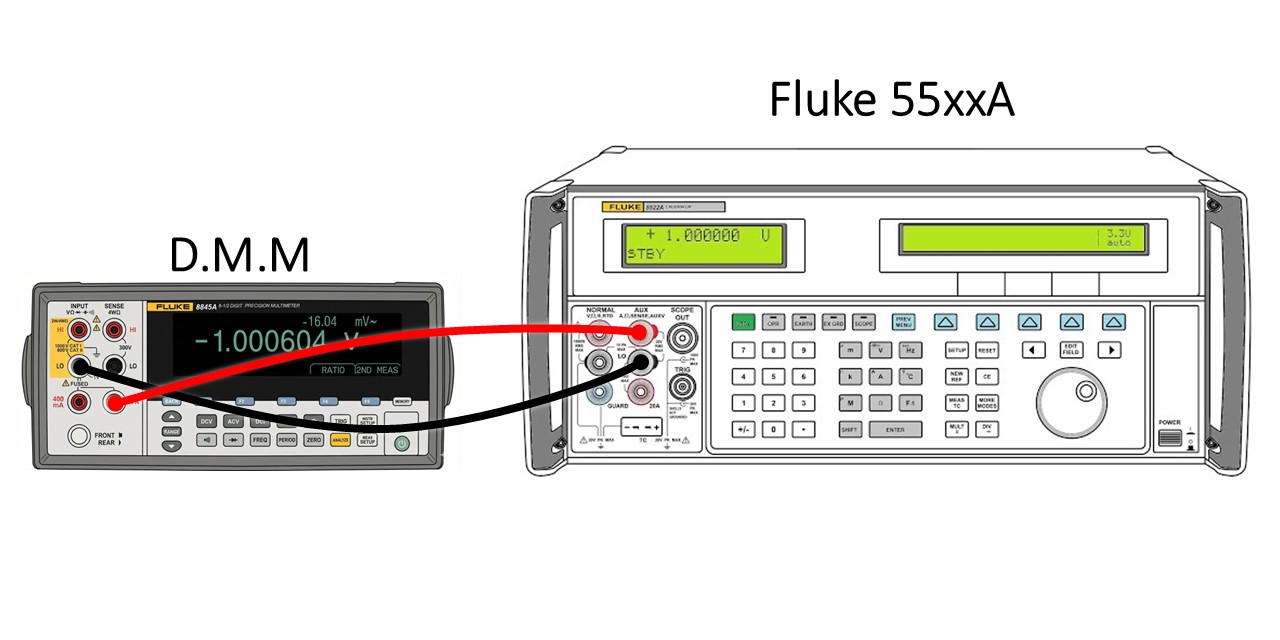

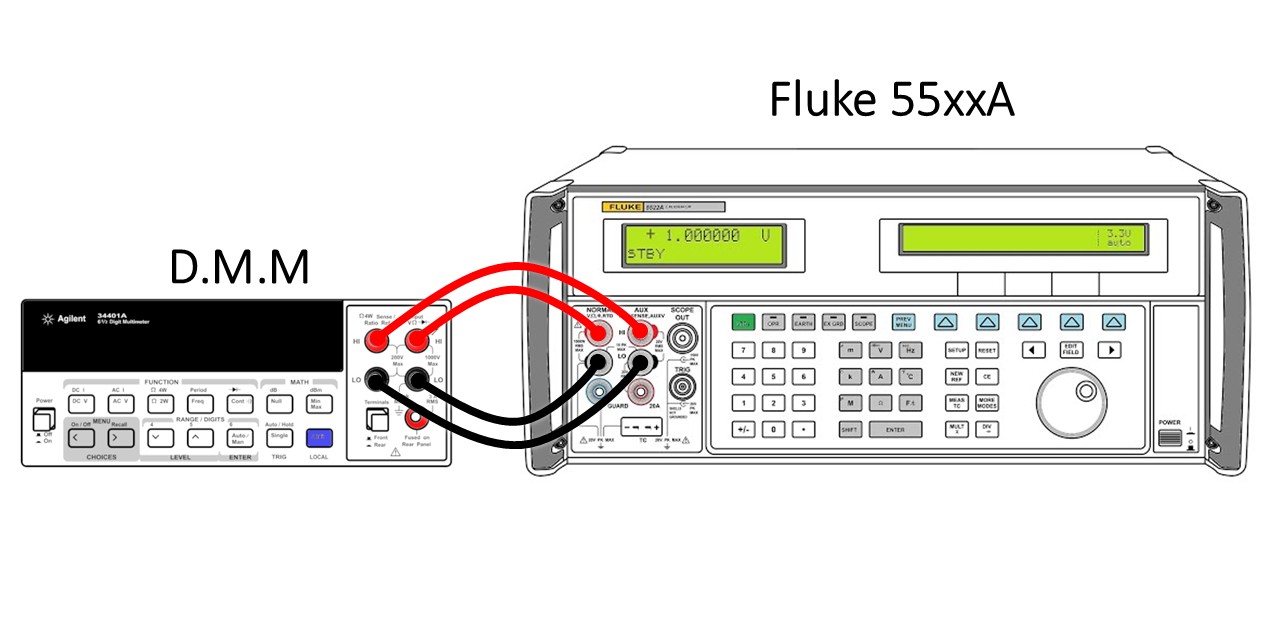

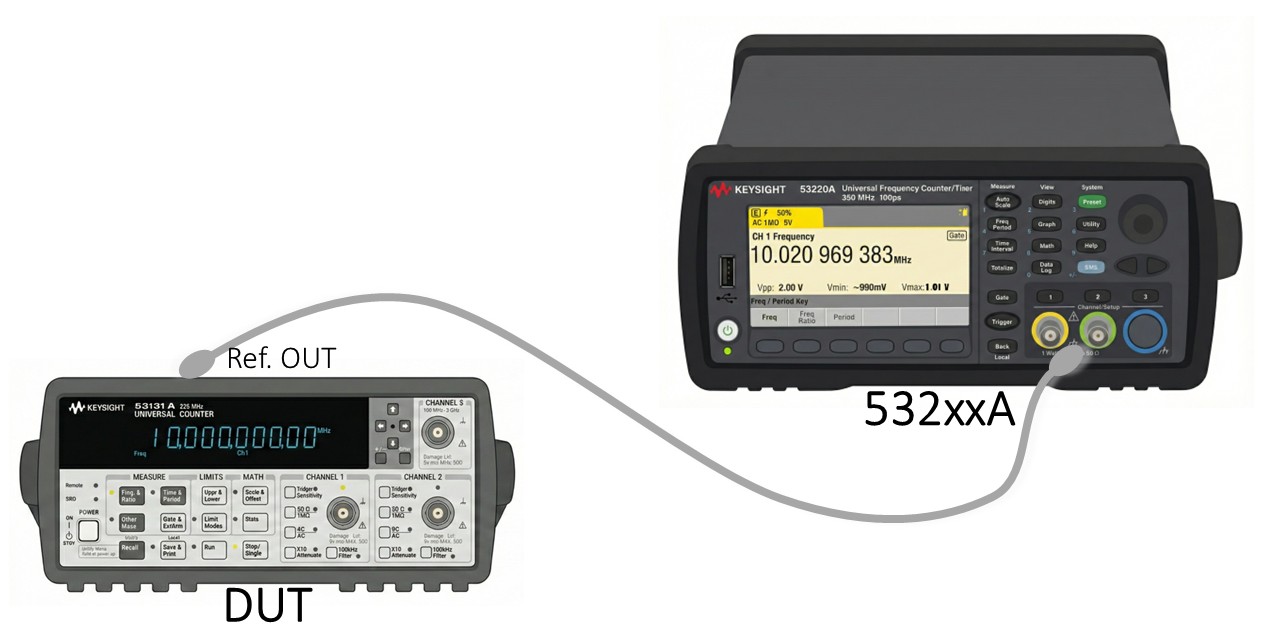

결선 안내 이미지
측정 항목 변경 시 자동으로 결선 안내가 팝업됩니다
Supported Devices
지원 장비
주요 제조사의 계측기를 폭넓게 지원합니다
디지털 멀티미터 (DMM)
- Keysight 34401A / 34410A / 34411A
- Keysight 34460A / 34461A
- Keysight 34465A / 34470A
- Fluke 8808A / 8845A / 8846A
- Fluke 8840A / 8842A
- Keithley 2000 / 2010 / 2015
- Keithley DMM6500 / DAQ6510
- Manual (수동 입력 모드)
주파수 카운터
- Keysight 53131A / 53132A
- Keysight 53220A / 53230A
- SRS SR620
- 전 모델 공통 DUT 모드 지원
캘리브레이터 (교정기)
- Fluke 5500A / 5520A
- Fluke 5560A
- Fluke 5700A / 5720A
통신 인터페이스
- GPIB (IEEE 488.2)
- RS232 (Serial)
- TCP/IP (Ethernet)
- USB-TMC
- PXI / VXI
- 전 모델 전 인터페이스 지원
