PCP CAL - 사용자 매뉴얼

1 프로그램 개요

PCP CAL은 계측기 교정 업무를 자동화하는 데스크톱 프로그램입니다. 교정기(Calibrator)에서 기준 신호를 출력하고, 피교정기(DUT)의 측정값을 자동으로 읽어 엑셀 성적서에 기록합니다.

PCP CAL 메인 화면 - 사이드바 확장 상태

주요 기능

교정기 자동 출력 제어 (Fluke 5520, 5560, 57xxA)
피교정기 자동 측정값 읽기 (DMM, Counter)
엑셀 성적서 실시간 자동 기록
반복 측정 (최대 10회) 및 Min/Avg/Max 자동 계산
Pass/Fail 자동 판정 및 사운드 알림
결선 이미지 자동 안내
온라인/오프라인 라이선스 지원

2 시스템 요구사항

항목	요구사항
운영체제	Windows 10 / 11 (64bit)
.NET Framework	4.7.2 이상
Microsoft Excel	2010 이상 (설치 필수)
VISA 드라이버	NI-VISA 18.0 이상 + NI-488.2 18.0 이상
통신 인터페이스	GPIB, RS232, TCP/IP, USB, PXI, VXI 중 1개 이상
디스크	100MB 이상 여유 공간
인터넷	최초 로그인 시 필요 (이후 오프라인 사용 가능)

3 설치 방법

3.1 필수 설치 프로그램 (Required Third-Party Applications and Drivers)

PCP CAL 사용 전 아래 프로그램과 드라이버를 먼저 설치해야 합니다.

프로그램	버전	다운로드
NI-VISA	18.0 이상	다운로드
NI-488.2	18.0 이상	다운로드
Microsoft Excel	2010 이상	별도 구매 / Microsoft 365

NI-VISA와 NI-488.2는 반드시 둘 다 설치해야 합니다.
NI-VISA는 장비 통신 프로토콜을, NI-488.2는 GPIB 인터페이스 드라이버를 제공합니다.
설치 후 PC를 재부팅하세요.

3.2 PCP CAL 설치

제공된 설치 파일 실행
설치 경로: C:\pcpCal\ (기본값)
바탕화면 바로가기 생성 확인

3.3 폴더 구조

C:\pcpCal\
├── pcpCal.exe    (실행 파일)
├── DeviceConfig\    (장비 설정 파일 자동 생성)
└── Excel Template\    (엑셀 교정 템플릿)

4 실행 및 로그인

4.1 온라인 로그인

pcpCal.exe 실행
프로그램 상단의 로그인 버튼 클릭
발급받은 ID와 비밀번호 입력
서버 인증 완료 시 사용 권한이 부여됩니다

4.2 오프라인 모드

최초 1회 온라인 로그인 후, 서버에서 설정한 기간 동안 오프라인 사용이 가능합니다. 기간 만료 시 재로그인이 필요합니다.

5 메인 화면 구성

프로그램은 사이드바(좌측)와 작업 영역(우측)으로 구성됩니다.

사이드바 확장 (280px)

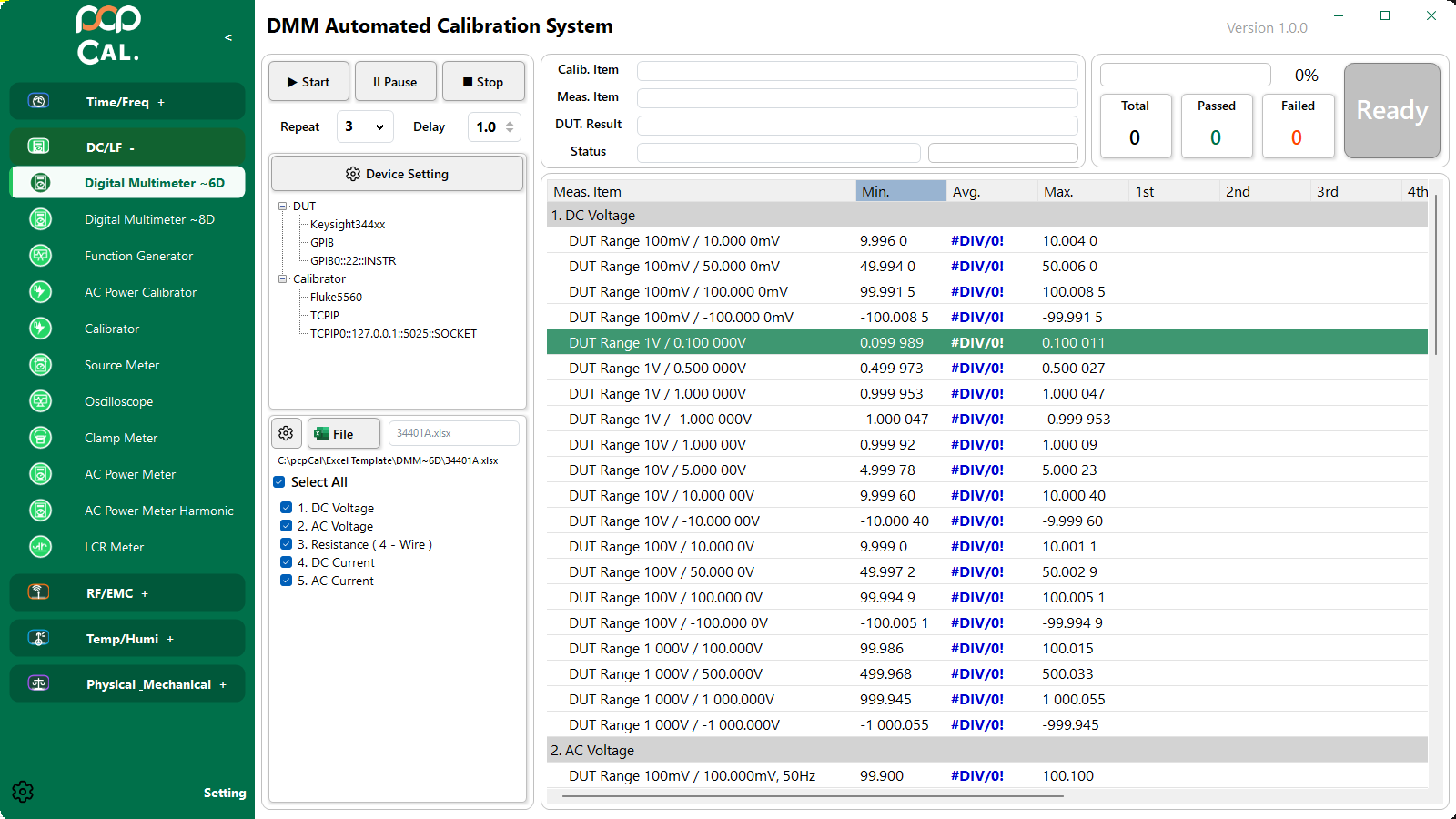

사이드바 축소 (84px) - 작업 영역 넓어짐

5.1 사이드바 메뉴 구성

카테고리	색상	주요 항목
TIME/FREQ	파랑	Counter, Strobo Scope
DC/LF	초록	Digital Multimeter ~6D, ~8D, Function Generator, Calibrator, Oscilloscope, Clamp Meter, LCR Meter 등
RF/EMC	주황	Power Sensor, Signal Generator, Spectrum Generator, Network Analyzer, EMI Receiver, Burst, Surge 등
TEMP/HUMI	하늘색	Data Logging
PHYSICAL & MECHANICAL	보라	Mass/Balance, Vibration, Acoustic, Acceleration, Microphone

5.2 작업 영역

영역	설명
상단 바	Calib. Name, Meas. Item, DUT Result, Status 표시
좌측 트리뷰	연결된 DUT/STD 장비 정보
중앙 그리드	측정 포인트별 결과 (Min, Avg, Max, 1st~10th)
좌측 하단	교정 항목 선택 체크박스 (DC Voltage 등)
우측 상단	Total / Passed / Failed 카운터 및 진행률 (%)

6 장비 설정 (Device Setting)

교정을 시작하기 전 반드시 장비를 설정해야 합니다. 교정 화면에서 [Device Setting] 버튼을 클릭합니다.

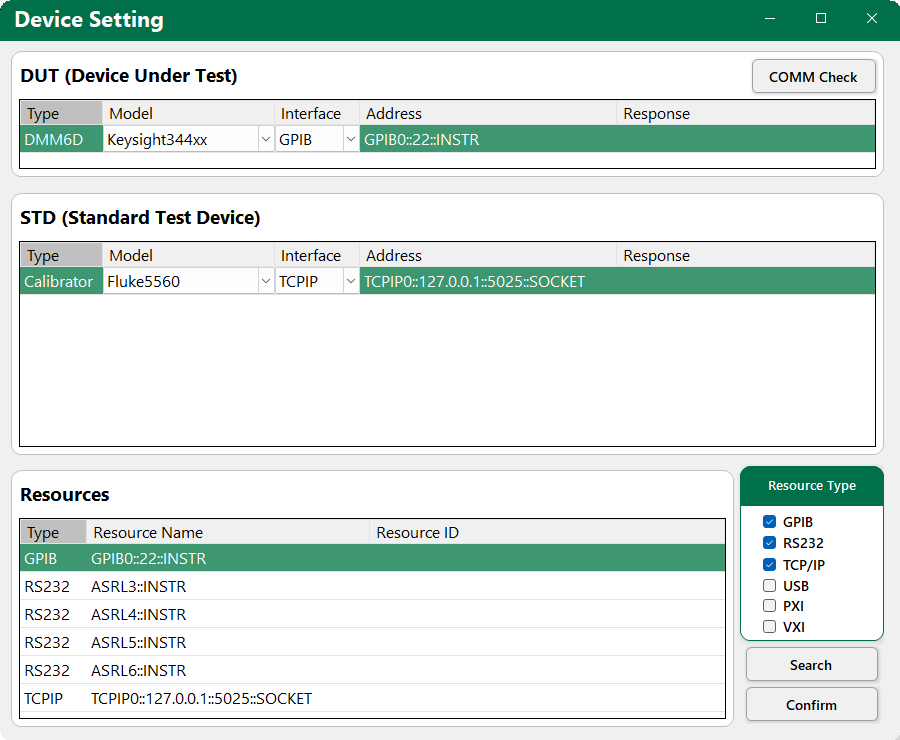

장비 설정 화면 - DUT/STD 설정 및 VISA 리소스 검색

6.1 DUT (피교정기) 설정

항목	설명	예시
Type	장비 유형 (자동 지정)	DMM6D
Model	장비 모델 선택	Keysight344xx
Interface	통신 방식	GPIB
Address	VISA 리소스 주소	GPIB0::22::INSTR

6.2 STD (교정기) 설정

항목	설명	예시
Type	Calibrator (자동 지정)	Calibrator
Model	교정기 모델 선택	Fluke5560
Interface	통신 방식	TCPIP
Address	VISA 리소스 주소	TCPIP0::127.0.0.1::5025::SOCKET

6.3 VISA 리소스 검색

화면 하단 Resources 영역에서 검색할 인터페이스 체크 (GPIB, RS232, TCP/IP, USB, PXI, VXI)
[Search] 버튼 클릭 - 현재 PC에 연결된 VISA 장비 검색
검색된 리소스 목록에서 장비 주소 확인
해당 주소를 DUT 또는 STD의 Address에 입력

6.4 통신 확인

[COMM Check] 버튼을 클릭하면 설정된 장비와의 통신을 테스트합니다.
성공 시 Response 열에 장비의 IDN 응답이 표시됩니다.
실패 시 주소, 케이블 연결, VISA 드라이버를 확인하세요.

[Confirm] 버튼을 클릭하면 설정이 XML 파일로 저장되며, 다음 실행 시 자동으로 불러옵니다.

7 엑셀 설정 (Excel Column & Delay Setting)

엑셀 템플릿의 컬럼 매핑과 측정 지연 시간을 설정합니다. 처음 엑셀 파일을 불러올 때 설정 파일이 없으면 자동으로 열립니다.

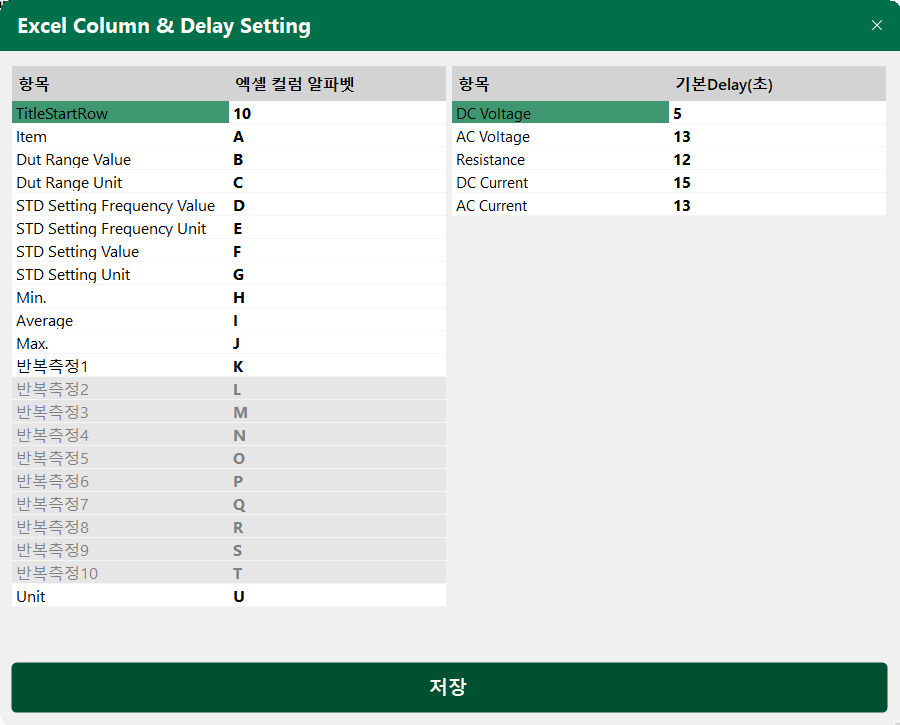

엑셀 컬럼 매핑 (좌측) 및 Delay 설정 (우측)

7.1 컬럼 매핑 (좌측)

엑셀 성적서의 각 항목이 어느 컬럼(열)에 위치하는지 지정합니다.

항목	기본 컬럼	설명
TitleStartRow	10	데이터 시작 행
Item	A	측정 항목명
Dut Range Value / Unit	B / C	피교정기 레인지
STD Setting Frequency Value / Unit	D / E	교정기 주파수
STD Setting Value / Unit	F / G	교정기 출력값
Min. / Average / Max.	H / I / J	최솟값, 평균, 최댓값
반복측정 1~10	K ~ T	반복 측정 결과 (최대 10회)
Unit	U	측정 단위

7.2 측정 지연 시간 (우측)

교정기 출력 후 측정까지 대기하는 시간(초)을 설정합니다.

측정 항목	기본 Delay	비고
DC Voltage	5초	안정화 시간 짧음
AC Voltage	13초	AC 안정화 필요
Resistance	12초	저항 안정화 필요
DC Current	15초	전류 안정화 시간 김
AC Current	13초	AC 전류 안정화

[저장] 버튼을 클릭하면 설정이 XML 파일로 저장됩니다.

8 DMM 자동교정

8.1 사전 준비

DUT(멀티미터)와 STD(캘리브레이터)를 PC에 연결
케이블 결선 확인 (결선 이미지 참고)
장비 전원 ON 및 워밍업 (최소 30분 권장)

8.2 교정 절차

Step 1: 교정 항목 선택

사이드바에서 DC/LF > Digital Multimeter ~6D 클릭
좌측 하단 Select All 또는 개별 항목 선택 (DC Voltage, AC Voltage, Resistance, DC Current, AC Current)

Step 2: 장비 설정

[Device Setting] 버튼 클릭
DUT 모델, 인터페이스, 주소 설정
STD 모델, 인터페이스, 주소 설정
[COMM Check]로 통신 확인 후 [Confirm]

Step 3: 엑셀 파일 불러오기

[File] 버튼 클릭
Excel Template 폴더에서 템플릿 파일 선택
엑셀이 열리며 데이터가 프로그램에 로딩됩니다

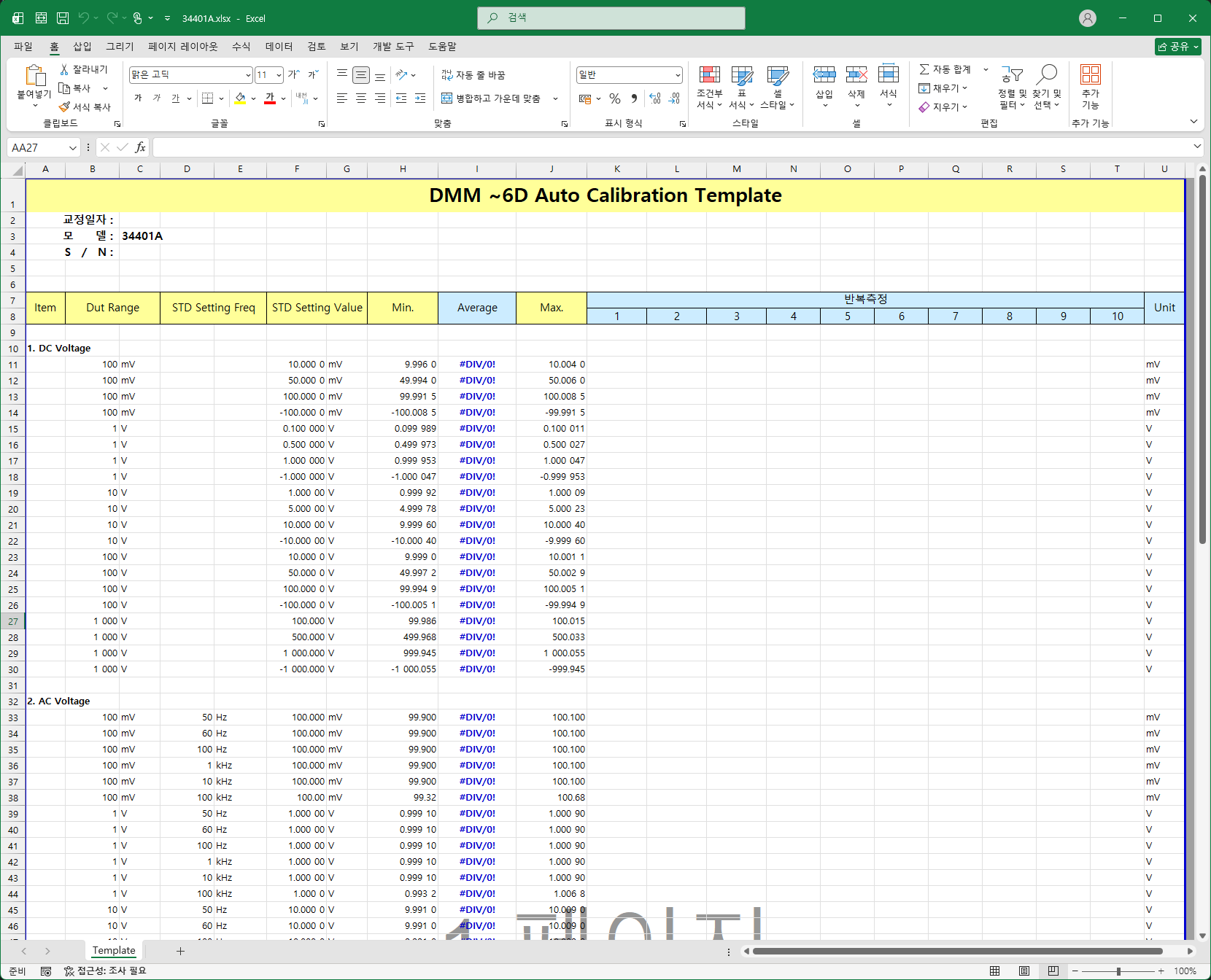

엑셀 교정 성적서 템플릿 - DC Voltage, AC Voltage 포인트 예시

Step 4: 반복 횟수 및 Delay 설정

화면 상단의 Repeat 값 (기본 3회)과 Delay 값 (기본 1.0초)을 설정합니다.

Step 5: 교정 실행

[Start] 버튼 클릭
결선 변경이 필요한 경우 결선 안내 팝업이 표시됩니다
교정기 자동 출력 → DMM 자동 읽기 → 엑셀 자동 기록
각 포인트마다 Min/Avg/Max가 자동 계산됩니다

측정 중 조작 버튼:

버튼	기능
Pause	현재 포인트 완료 후 일시 정지
Stop	교정 중단
Start (재개)	일시 정지 후 계속 진행

8.3 화면 구성

DMM 교정 진행 중 화면 - 측정 데이터 실시간 표시

영역	설명
Calib. Name	현재 교정 대상 이름
Meas. Item	현재 측정 중인 항목
DUT Result	피교정기 현재 측정값
Status	현재 상태 (Ready / 측정 중 / Complete)
Total / Passed / Failed	전체 / 합격 / 불합격 포인트 수
진행률 (%)	전체 교정 진행 상태

9 Counter 자동교정

9.1 사전 준비

DUT(카운터)와 STD(기준 카운터) 연결
Ref. OUT → DUT 입력 결선 확인
장비 전원 ON

9.2 교정 절차

사이드바에서 TIME/FREQ > Counter 클릭
장비 설정 (DMM과 동일 방식)
엑셀 파일 불러오기
측정 항목 선택: System Error, Gate Time 1s / 10s / 100s
채널 및 게이트 타임 선택
[Start] 클릭하여 교정 실행

9.3 게이트 타임별 측정

게이트 타임	측정 시간	정밀도	용도
1s	빠름	보통	일반 주파수 확인
10s	중간	높음	정밀 교정
100s	느림	최고	고정밀 교정

교정 진행 중 실시간 주파수 측정 차트가 표시되어 측정값의 안정성을 시각적으로 확인할 수 있습니다.

10 환경 설정 (Setting)

사이드바 하단의 [Setting] 버튼을 클릭하여 접근합니다.

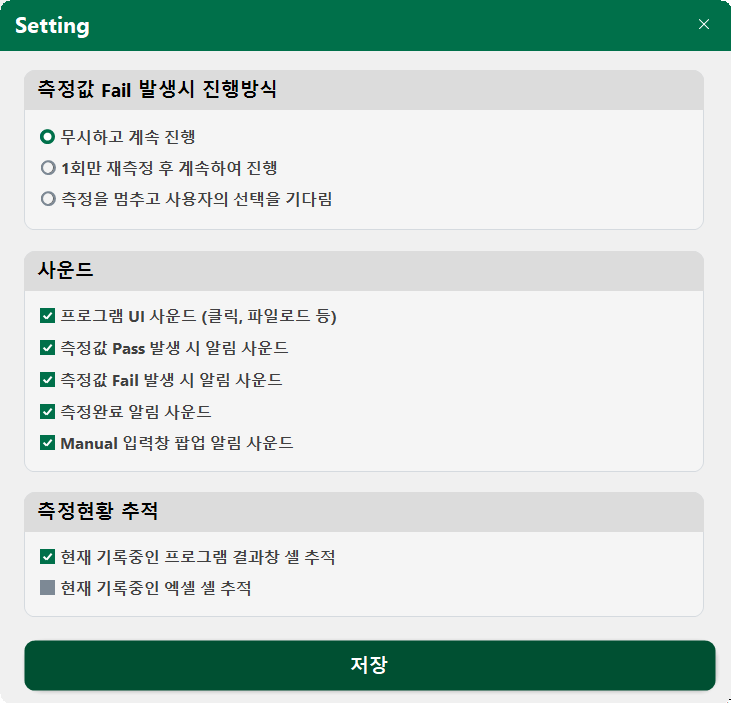

환경 설정 - Fail 처리 방식, 사운드, 셀 추적 옵션

10.1 측정값 Fail 발생 시 진행방식

옵션	설명
무시하고 계속 진행	Fail 발생해도 다음 포인트로 진행 (기본값)
1회만 재측정 후 계속하여 진행	1회 재시도 후 결과와 관계없이 다음으로 진행
측정을 멈추고 사용자의 선택을 기다림	Fail 시 일시 정지, 사용자 확인 후 진행

10.2 사운드 설정

항목	설명
프로그램 UI 사운드	클릭, 파일 로드 등의 효과음
측정값 Pass 발생 시 알림	측정 합격 시 알림음
측정값 Fail 발생 시 알림	측정 불합격 시 경고음
측정완료 알림 사운드	전체 교정 완료 시 알림음
Manual 입력창 팝업 알림	수동 입력이 필요할 때 알림음

10.3 측정현황 추적

항목	설명
프로그램 결과창 셀 추적	프로그램 그리드에서 현재 측정 중인 셀 하이라이트
엑셀 셀 추적	엑셀에서 현재 기록 중인 셀로 자동 이동

11 결선 안내

교정 시 측정 항목이 변경되면 결선 안내 팝업이 자동으로 표시됩니다. 초록색 깜빡임 효과로 결선 변경이 필요함을 알려줍니다.

11.1 DMM 결선 예시

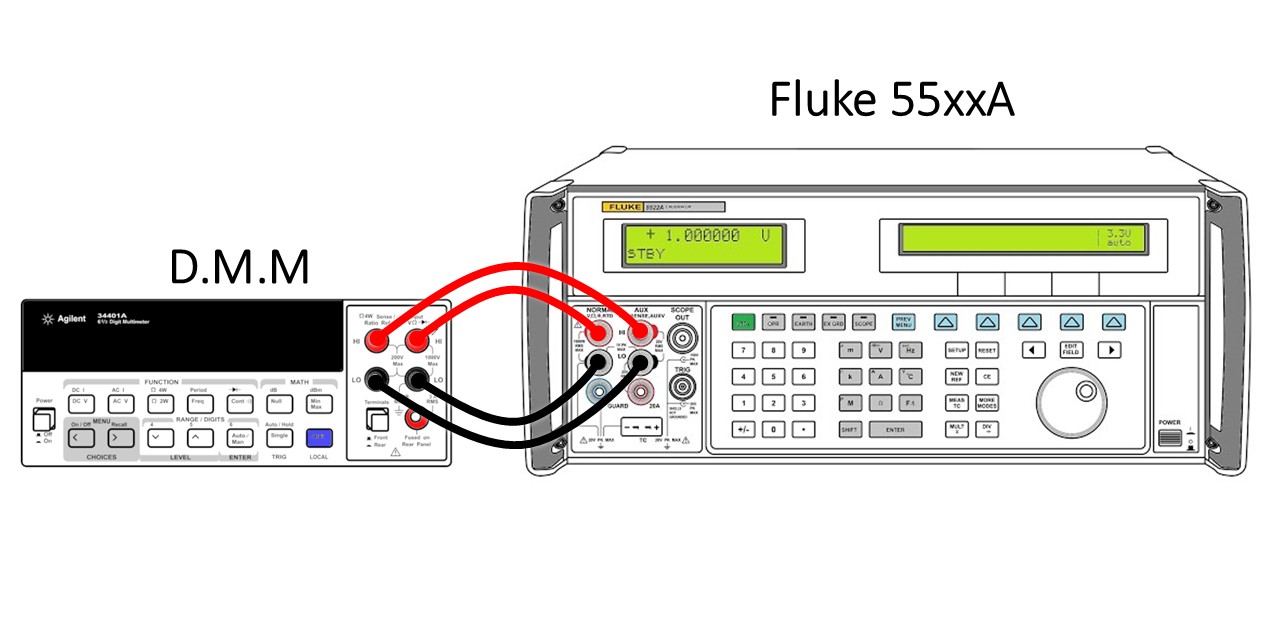

Keysight 34401A + Fluke 55xxA Calibrator

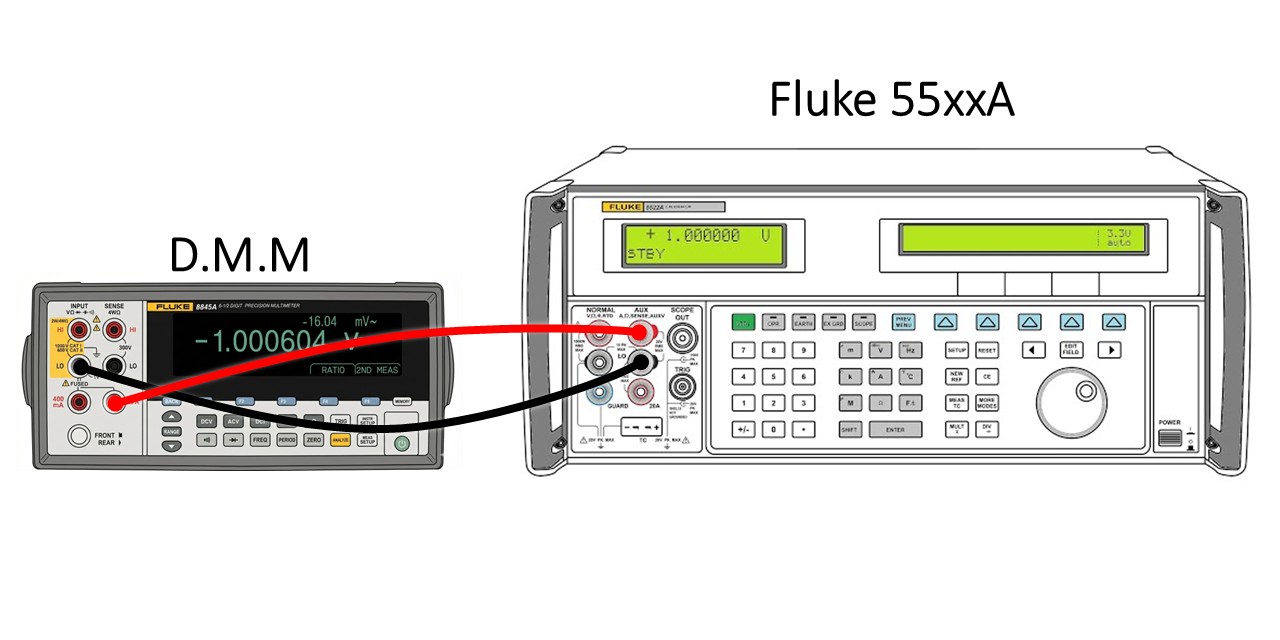

Fluke DMM + Fluke 55xxA Calibrator

11.2 Counter 결선 예시

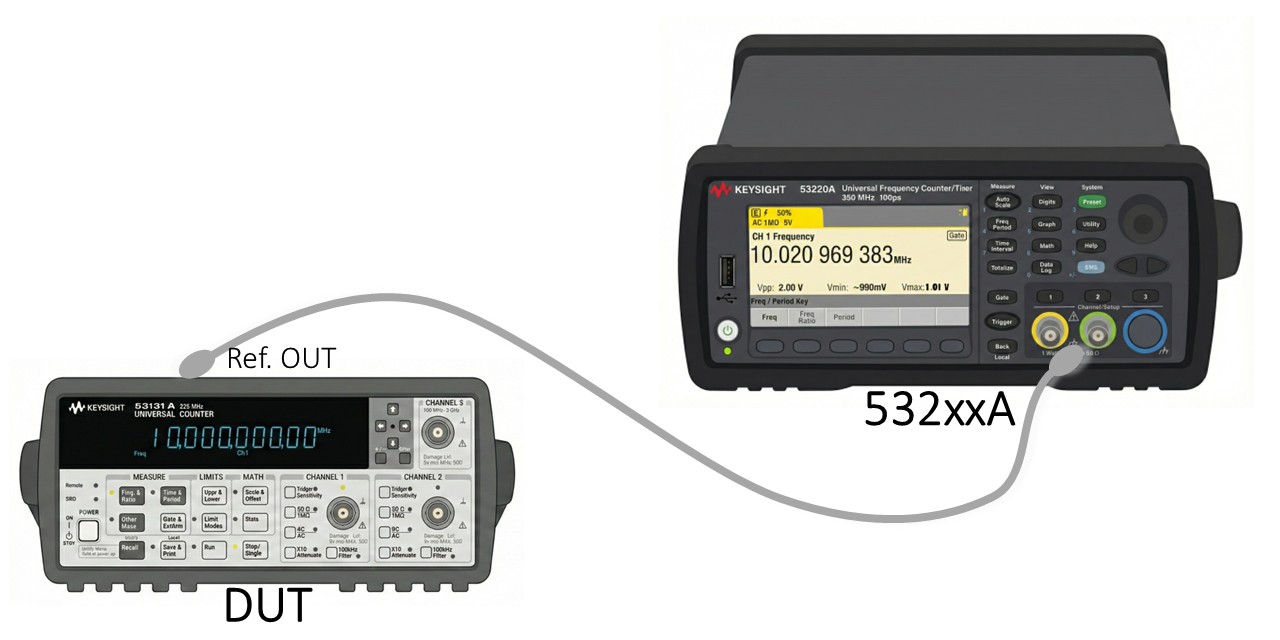

Keysight 53131A (DUT) Ref.OUT → 532xxA (STD) 입력

결선 안내 팝업의 [확인] 버튼을 클릭하면 측정이 시작됩니다.

12 엑셀 성적서

12.1 템플릿 구조

DMM ~6D Auto Calibration Template

기본 구조:
행 1~9: 헤더 영역 (교정일자, 장비정보 등)
행 10: 컬럼 헤더 (Item, Dut Range, STD Setting, Min, Avg, Max, 반복측정, Unit)
행 11~: 측정 데이터

12.2 자동 기록

측정 완료 시 해당 셀에 실시간으로 기록
Min/Avg/Max는 엑셀 수식으로 자동 계산
프로그램 종료 후에도 엑셀 파일에 결과 유지

12.3 커스터마이징

기관별로 다른 성적서 양식을 사용하는 경우, 엑셀 템플릿을 수정한 뒤 [Excel Column & Delay Setting]에서 컬럼 매핑을 변경하면 됩니다.

13 오프라인 사용

13.1 오프라인 라이선스

최초 온라인 로그인 시 서버에서 설정한 기간만큼 오프라인 라이선스 자동 발급

13.2 라이선스 갱신

오프라인 기간 만료 전에 인터넷 연결 후 재로그인하면 자동 갱신됩니다.
시스템 시간을 되돌리는 경우 라이선스가 무효화되니 주의하세요.

14 지원 장비 목록

14.1 피교정기 (DUT)

장비 종류	제조사	지원 모델
디지털 멀티미터	Keysight	34401A, 34410A, 34411A, 34460A, 34461A, 34465A, 34470A
	Fluke	8808A, 8845A, 8846A, 8840A, 8842A
	Keithley	2000, 2010, 2015, DMM6500, DAQ6510
	-	Manual (수동 입력 모드)
주파수 카운터	Keysight	53131A, 53132A, 53220A, 53230A
주파수 카운터	SRS	SR620

14.2 교정기 (STD)

장비 종류	지원 모델
캘리브레이터	Fluke 5500A, 5520A, 5560A, 5700A, 5720A

14.3 통신 인터페이스

전 모델 공통으로 아래 인터페이스 모두 지원합니다.

인터페이스	예시 주소	비고
GPIB (IEEE 488.2)	GPIB0::22::INSTR	가장 일반적
RS232 (Serial)	ASRL3::INSTR	COM 포트
TCP/IP (Ethernet)	TCPIP0::192.168.1.100::5025::SOCKET	이더넷/LAN
USB-TMC	USB0::0x0957::0x0607::MY12345::INSTR	USB 계측
PXI	PXI0::INSTR	PXI 시스템
VXI	VXI0::INSTR	VXI 시스템

15 문제 해결 (FAQ)

Q1. 장비가 검색되지 않습니다

NI-VISA Runtime이 설치되어 있는지 확인
장비 전원이 켜져 있는지 확인
GPIB 케이블/USB 케이블이 정상 연결되어 있는지 확인
NI MAX (Measurement & Automation Explorer)에서 장비가 보이는지 확인

Q2. COMM Check 시 응답이 없습니다

VISA 주소가 정확한지 확인 (예: GPIB0::22::INSTR)
장비의 GPIB 주소 설정이 프로그램 설정과 일치하는지 확인
RS232인 경우 Baud Rate(9600), Parity(None), Data Bits(8) 확인

Q3. 엑셀 파일이 열리지 않습니다

Microsoft Excel이 설치되어 있는지 확인
다른 엑셀 파일이 읽기 전용으로 열려 있지 않은지 확인
엑셀 프로세스가 백그라운드에서 실행 중이면 작업 관리자에서 종료 후 재시도

Q4. 측정값이 #DIV/0! 로 표시됩니다

아직 측정이 수행되지 않은 셀의 엑셀 수식 표시입니다. 측정이 진행되면 실제 값으로 대체됩니다.

Q5. 측정 중 프로그램이 멈춥니다

장비 통신 타임아웃일 수 있습니다 (기본 2초)
장비 케이블 연결 상태를 확인하세요
[Stop] 후 장비 상태 확인 후 재시작하세요

Q6. 오프라인 라이선스가 만료되었습니다

인터넷에 연결한 후 프로그램을 재실행하여 로그인하세요. 로그인 시 라이선스가 자동 갱신됩니다.

Q7. 수동 입력 팝업이 뜹니다

일부 측정 포인트는 자동 측정이 불가하여 수동 입력이 필요합니다. 장비 화면에서 읽은 값을 직접 입력하세요 (최대 10회 반복).
